.jpg)
首頁 > 產(chǎn)品中心

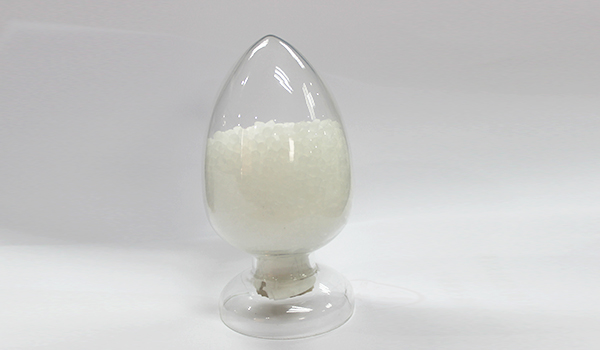

3KV及以下交聯(lián)聚乙烯絕緣電纜用
基本技術(shù)資料
遠(yuǎn)東新材料有限公司生產(chǎn)的3KV二步法硅烷聚乙烯絕緣料（YJG-2(LS)）是以低密度聚乙烯為基料，摻入交聯(lián)劑、抗氧劑、催化劑等助劑經(jīng)混煉、塑化反應(yīng)、造粒制成的硅烷交聯(lián)聚乙烯絕緣料，用于3KV低壓電纜絕緣，具有抗老化能力強(qiáng)、熱延伸小、熱回縮低等優(yōu)點(diǎn)，該材料具有適應(yīng)性強(qiáng)和加工工藝簡(jiǎn)單的特點(diǎn)，電纜廠家無需改造設(shè)備，原具生產(chǎn)PVC電纜的設(shè)備即可使用。
該材料由A、B兩部分，即接枝料（A料）和催化劑母料（B料）。
一、基本性能
項(xiàng)目 |
標(biāo)準(zhǔn)要求 |
單位 |
檢測(cè)結(jié)果 |
單項(xiàng)判斷 |
|
拉伸強(qiáng)度 |
≧13.5 |
MPa |
16.1 |
合格 |
|
斷裂伸長率 |
≧350 |
% |
476 |
合格 |
|
110℃×168h熱老化后拉伸強(qiáng)度變化率 |
≦+20 ≥-20 |
% |
-20 |
合格 |
|
斷裂拉伸率變化率 |
≦+20 ≥-20 |
% |
-19 |
合格 |
|
低溫沖擊脆化溫度（-76℃） |
≦15/30 |
個(gè) |
0/30 |
合格 |
|
熱延伸（200℃×15min,0.2Mpa） |
負(fù)荷下伸長率 |
≦100 |
% |
93 |
合格 |
冷卻后永久變形率 |
≦5 |
% |
0 |
合格 |
|
凝膠含量 |
≧80 |
% |
60 |
合格 |
|
介質(zhì)損耗因數(shù)（20℃，50Hz） |
≦0.001 |
0.0002 |
合格 |
||
介質(zhì)常數(shù)（20℃，50Hz） |
≦2.35 |
2.18 |
合格 |
||
體積電阻率（20℃，1KV） |
≧1× |
Ω.m |
2.4× |
合格 |
|
介電強(qiáng)度 |
≧25 |
MV/m |
40 |
合格 |
|
二、建議工藝條件
機(jī)身溫度：140℃～190℃
機(jī)頭溫度：200℃
口模溫度：190℃～210℃
螺桿溫度：80℃～90℃
交聯(lián)條件：熱水或蒸汽交聯(lián)時(shí)間按4h/mm厚度的交聯(lián)線性關(guān)系推算，交聯(lián)溫度90℃。
三、使用說明
1、A料為接枝料凈重23.75kg，破包請(qǐng)勿使用。
2、B料為催化劑母料凈重1.25kg，破包后可烘干使用（70℃＞10小時(shí)）。
3、A料和B料完全混合后才能使用，混合料請(qǐng)?jiān)?小時(shí)內(nèi)用完。
4、A料開包后請(qǐng)?jiān)?4小時(shí)內(nèi)使用完畢。
四、包裝及貯存
每袋25kg，每袋成品料中的A、B料分別采用鋁塑復(fù)合袋包裝，按非危險(xiǎn)品貯運(yùn)，應(yīng)貯運(yùn)在30℃以下通風(fēng)干燥的庫房?jī)?nèi)，貯存期6個(gè)月。產(chǎn)品貯存需防止受潮，包裝不得破損。
返回頂部
